Comprensione dell'alimentazione del filo nella saldatura laser

La tecnologia di alimentazione dei fili nella saldatura laser è un componente chiave per raggiungere la saldatura di alta qualità. Selezionando ragionevolmente materiale a filo, diametro, metodo di alimentazione del filo e controllando accuratamente la velocità di alimentazione del filo, l'efficienza di saldatura e la qualità dell'articolazione possono essere efficacemente migliorate. Il seguente descrive il principio di lavoro dell'alimentatore del filo, la selezione del filo, la velocità di alimentazione del filo e altri punti tecnici.

1. Principio di funzionamento dell'alimentatore

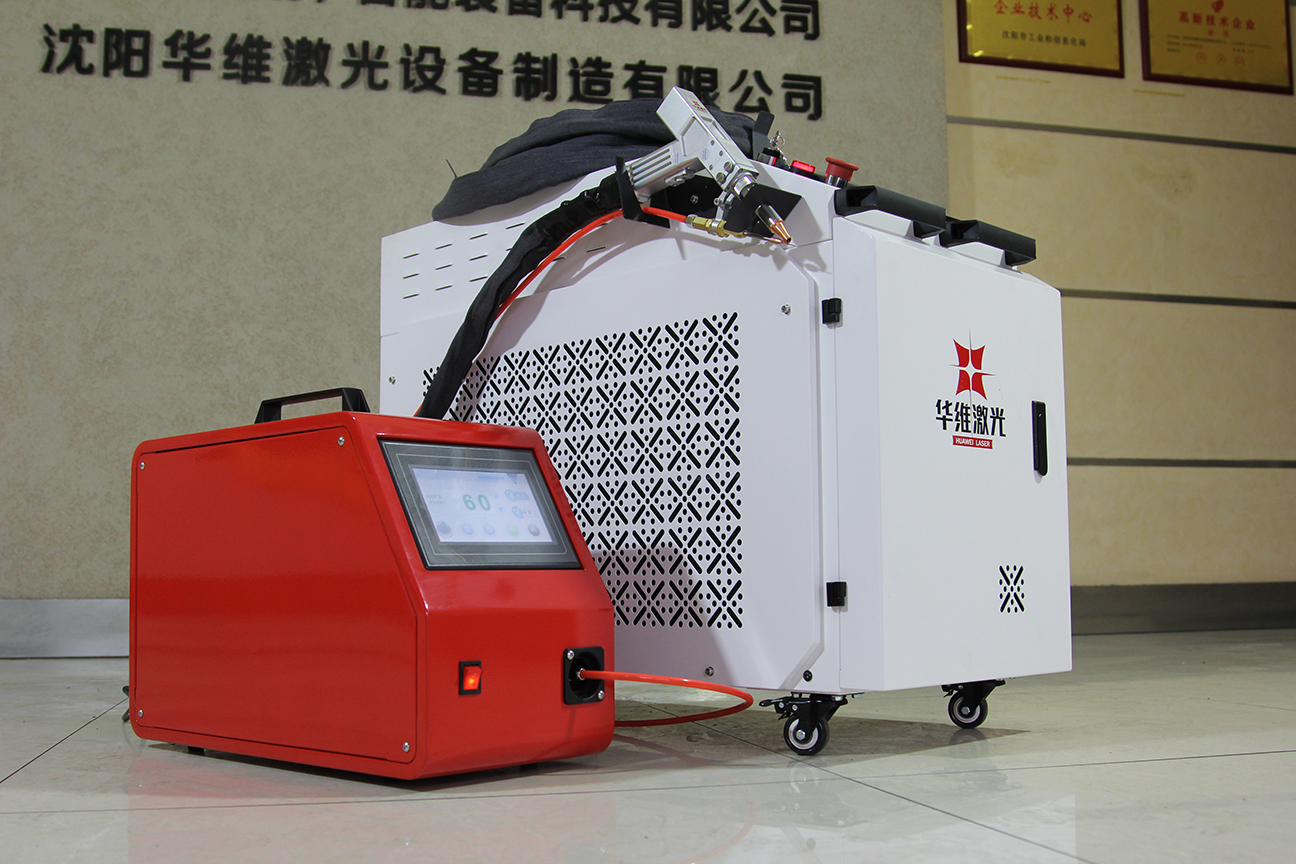

L'alimentatore del filo è un dispositivo appositamente utilizzato per consegnare il filo di saldatura all'area di saldatura laser. Il suo processo di lavoro include i seguenti collegamenti principali:

Motore di alimentazione del filo:L'alimentatore del filo guida il sistema di alimentazione del filo attraverso il motore per spingere il filo di saldatura nella pistola di saldatura.

Tubo di alimentazione del filo:L'alimentatore del filo alimenta il filo di saldatura nella pistola di saldatura attraverso un tubo di erogazione sottile. Il tubo di alimentazione del filo è di solito progettato in una forma curva per garantire che il filo di saldatura possa essere alimentato senza intoppi.

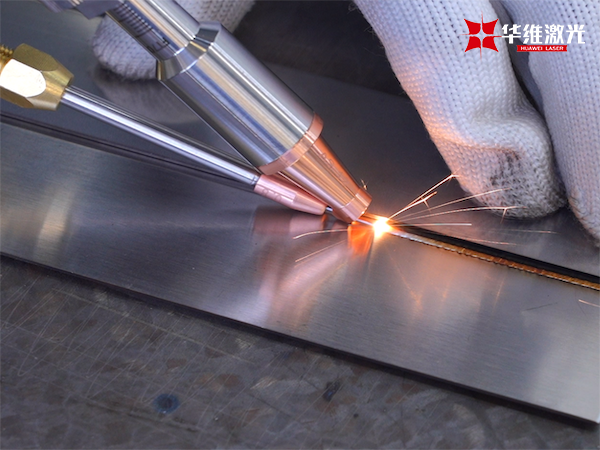

Ugello del filo:Il filo di saldatura consegnato alla pistola di saldatura entra nell'area di saldatura del raggio laser attraverso l'ugello e agisce sulla parte di saldatura insieme al raggio laser.

Il sistema di alimentazione del filo di solito deve funzionare in modo sincrono con l'attrezzatura di saldatura laser per garantire la consegna precisa del filo di saldatura e l'irradiazione efficace del raggio laser, garantendo così la stabilità della piscina fusa e la qualità del giunto saldato.

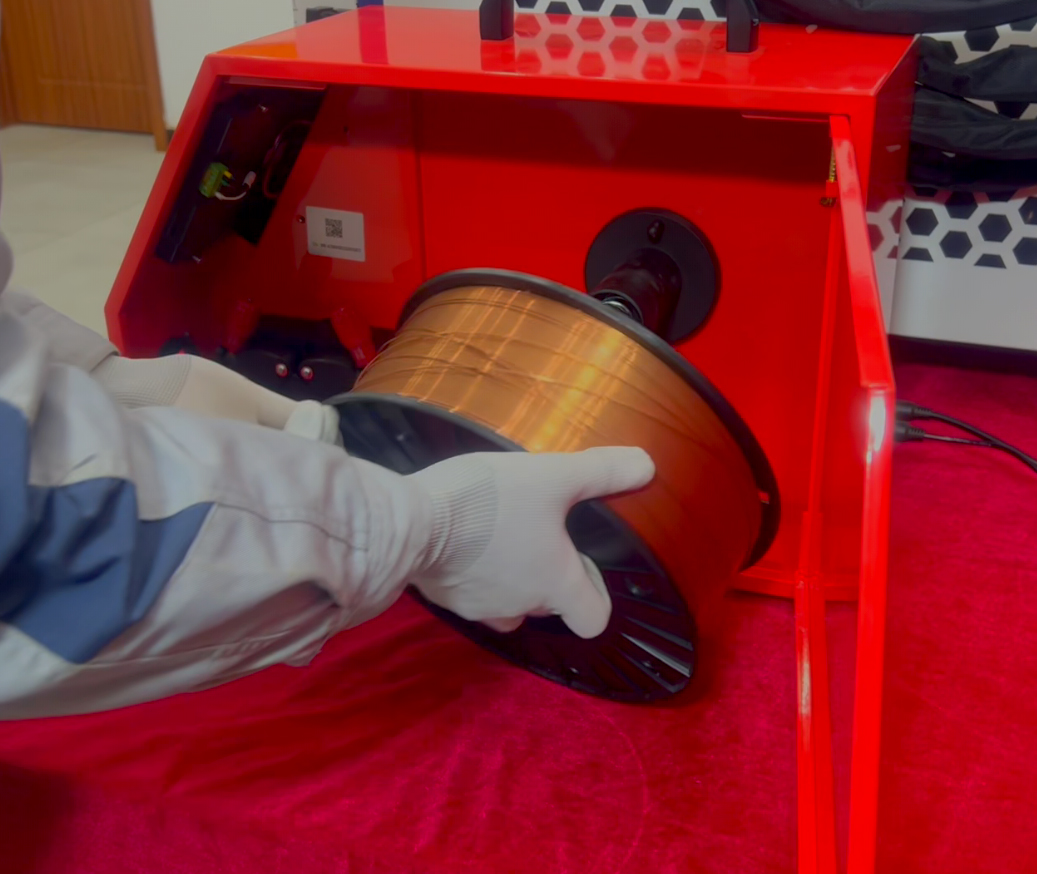

2. Selezione dei materiali per filo di saldatura

La selezione del materiale del filo di saldatura influisce direttamente sulla qualità della saldatura e la resistenza all'articolazione. Diversi materiali di base richiedono diversi tipi di filo di saldatura per garantire le prestazioni del giunto saldato. I materiali di filo di saldatura comuni includono filo di saldatura in acciaio inossidabile, filo di saldatura in lega di alluminio, filo di saldatura in rame, ecc. I seguenti fattori devono essere considerati durante la selezione:

Materiale base corrispondente:La composizione chimica del filo di saldatura dovrebbe corrispondere al materiale di base per evitare difetti di saldatura a causa dell'incompatibilità del materiale.

Requisiti di proprietà meccanica:Le proprietà meccaniche (come resistenza, durezza, ecc.) Del materiale del filo di saldatura dovrebbero soddisfare i requisiti di applicazione per garantire che il giunto abbia una resistenza sufficiente.

Resistenza alla corrosione e resistenza ad alta temperatura: per le parti utilizzate in alcuni ambienti speciali, la resistenza alla corrosione e la resistenza ad alta temperatura del filo di saldatura devono soddisfare gli standard pertinenti.

3. Selezione del diametro del filo

La dimensione del diametro del filo influisce direttamente sulla quantità di riempimento, il controllo fuso della piscina e la velocità di saldatura della saldatura. L'intervallo di diametro del filo comune è generalmente compreso tra 0,8 mm e 2,4 mm e la selezione specifica dipende dai seguenti fattori:

Lo spessore del materiale genitore: la saldatura a piastra sottile di solito utilizza un filo più sottile (come 0,8 mm o 1,0 mm) per controllare accuratamente la piscina fusa, mentre le piastre spesse richiedono un filo più spesso (come 1,6 mm o 2,0 mm) per fornire materiale di riempimento sufficiente.

Posizione di saldatura:Per i giunti di saldatura orizzontale o sospesa, i fili più sottili sono più facili da controllare la piscina fusa e ridurre i difetti di saldatura causati da piscine fusi eccessivi.

Potenza di saldatura:Un sistema laser a più potenza può essere abbinato a un filo più spesso per fornire più metallo di riempimento per soddisfare i requisiti di saldatura ad alta resistenza.

La scelta del giusto diametro del filo aiuta a migliorare l'efficienza della saldatura, ridurre i difetti di saldatura e garantire la qualità del giunto saldato.

4. Come alimentare il filo nella pistola di saldatura

Il filo viene solitamente immesso nella pistola di saldatura attraverso il tubo di alimentazione del filo dell'alimentatore del filo. Il processo di alimentazione del filo di saldatura nella pistola di saldatura è molto preciso e di solito ci sono diversi modi:

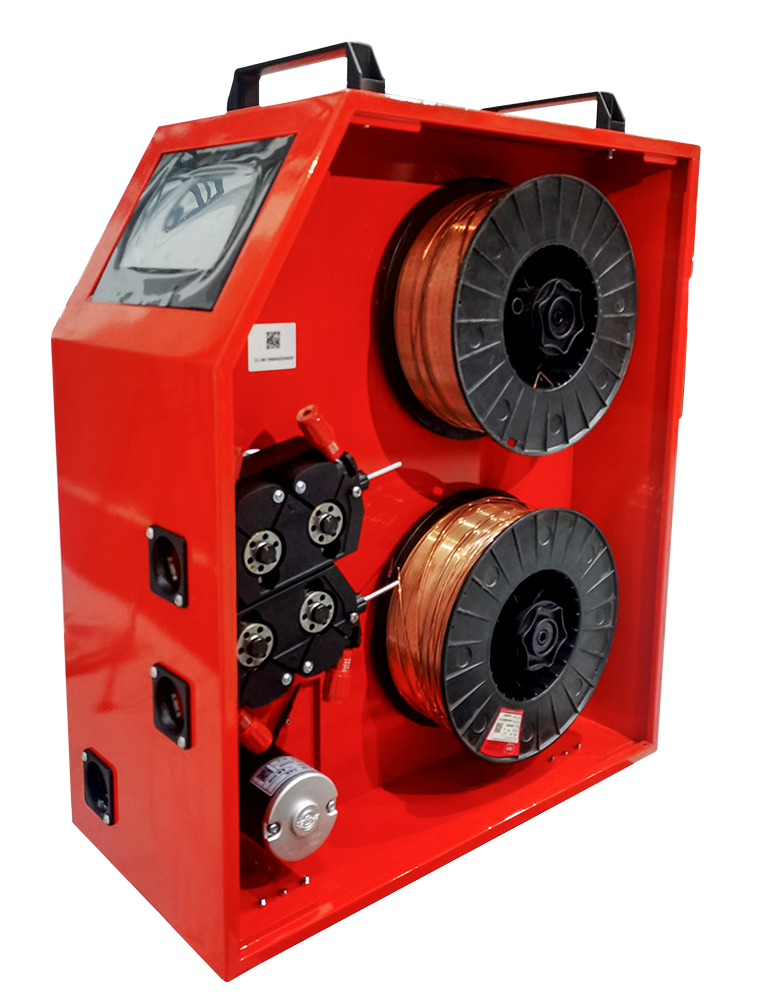

Sistema di alimentazione del filo meccanico:Il filo di saldatura viene guidato nel tubo di alimentazione del filo dal motore e dalla ruota del travestimento, quindi il filo di saldatura viene immesso nell'area di saldatura laser attraverso il sistema di guida.

Sistema di alimentazione del filo pneumatico:Il gas (come azoto o aria compressa) viene utilizzato per spingere il filo di saldatura lungo il tubo di alimentazione del filo. Questo metodo è relativamente semplice, ma richiede un controllo preciso del flusso d'aria per impedire al filo di saldatura di deviare o rimanere bloccati.

Il processo di alimentazione del filo deve garantire che il filo di saldatura sia liscio, ininterrotto e non interferisce con altri componenti. Il design della pistola di saldatura ha di solito un dispositivo guida per garantire il solo attracco del filo di saldatura con il raggio laser.

5. Controllo della velocità di alimentazione del filo

La velocità di alimentazione del filo è uno dei parametri chiave nella saldatura laser. La selezione della velocità di alimentazione del filo deve considerare la potenza laser, la velocità di saldatura, il diametro del filo e le dimensioni della piscina fusa. Di solito, la velocità di alimentazione del filo deve essere sincronizzata con la velocità di saldatura laser per garantire che il filo di saldatura possa essere immesso nel pool fuso a un ritmo costante.

Velocità di alimentazione del filo eccessivo:Può causare troppi metallo di riempimento, aumentare il pool fuso dell'articolazione troppo grande o una riempimento eccessivo, che può causare difetti di saldatura.

Velocità di alimentazione del filo troppo lenta:Può portare a un filo di saldatura insufficiente, piscina troppo piccola, resistenza insufficiente dell'articolazione della saldatura e persino saldatura incompleta.

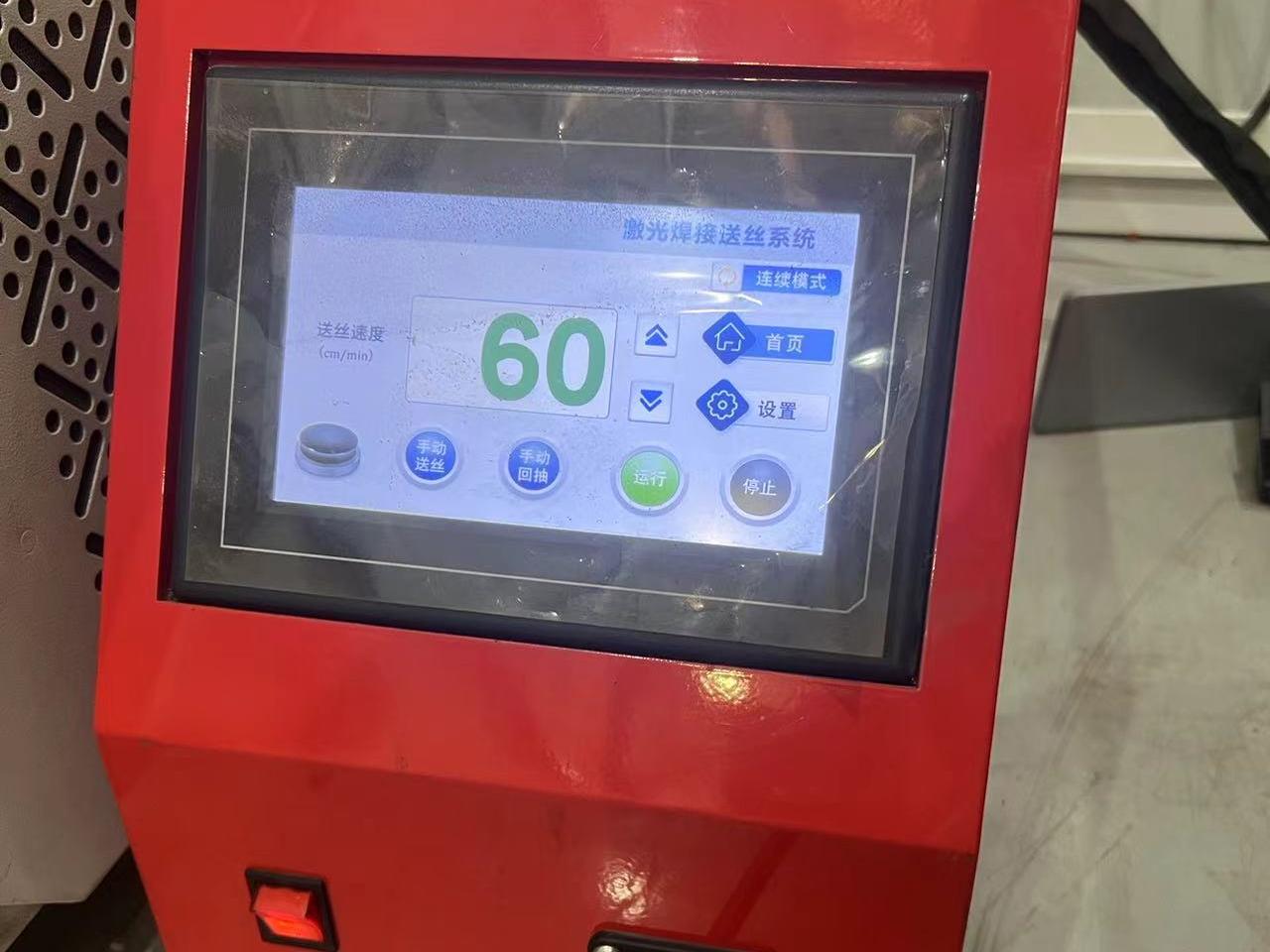

Al fine di controllare accuratamente la velocità di alimentazione del filo, gli alimentatori di filo moderni sono generalmente dotati di sistemi di controllo ad alta precisione, che possono regolare automaticamente la velocità di alimentazione del filo in base al feedback in tempo reale del processo di saldatura (come energia laser, velocità di saldatura, temperatura fusa della piscina, ecc.) Per garantire la stabilità e l'alta qualità del processo di saldatura.

Se vuoi saperne di più sulla tecnologia di saldatura laser e sulle soluzioni di alimentazione dei fili, contatta Huawei Laser. Huawei Laser si concentra sulla ricerca e lo sviluppo e l'applicazione della tecnologia di saldatura laser, fornendo supporto tecnico completo e servizi personalizzati per aiutare le aziende a migliorare la tecnologia di saldatura e l'efficienza della produzione.
